暗杆楔式闸阀

Z45T型暗杆楔式闸阀

 产品工作原理和用途：

暗杆楔式闸阀转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

本阀门广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

产品结构特点：

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。

产品性能参数：

型号

公称压力

MPa

试验压力MPa

工作温度

使用介质

密封

强度

Z45H-10

1.0

1.1

1.5

≤100-200℃

水、蒸汽、油

Z45W-10

Z45T-10

Z45T-16

1.6

1.76

2.4

≤200℃

水、蒸汽、油

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

产品主要零件材料：

型号

阀体、阀盖、闸板

密封圈

阀 杆

填 料

Z45H-10

灰铸铁、铸 钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

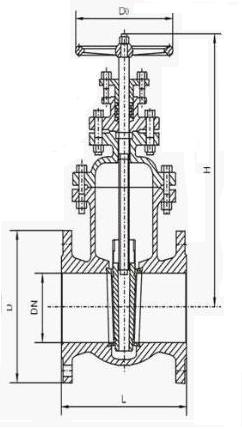

Z45T型暗杆楔式闸阀结构图：

Z45T型暗杆楔式闸阀结构图

主要外形尺寸：

口 径
DN（mm)

Z45T-10

Z45-16（C）

L

D

H

D0

L

D

H

D0

40

165

145

300

160

240

345

200

160

50

180

160

300

180

250

355

240

180

65

195

180

340

180

265

375

240

180

80

210

195

360

200

280

435

280

200

100

230

215

400

200

300

500

320

200

125

255

245

500

240

325

615

360

240

150

280

280

550

240

350

675

360

240

200

330

335

620

320

400

750

400

320

250

380

390

700

320

450

970

450

320

300

420

440

800

400

500

1145

560

400

350

450

500

950

400

550

-

-

400

400

480

565

1050

500

600

-

-

500

450

510

615

1175

500

650

-

-

500

500

540

670

1410

720

700

-

-

720

600

600

780

1550

720

750

-

-

720

700

660

895

1800

800

-

-

-

800

800

720

1010

2170

-

-

-

-

-

900

780

1110

2300

-

-

-

-

-

1000

840

1220

2600

-

-

-

-

-

1200

960

1450

-

-

-

-

-
